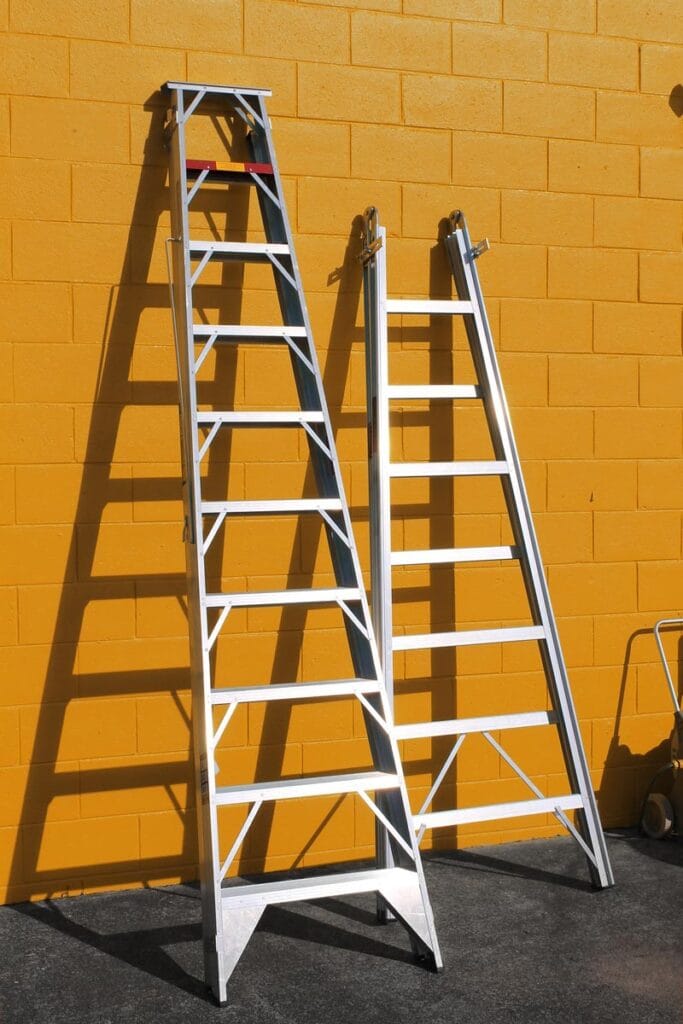

Випробування драбин та стрем’янок

Що таке випробування драбин (стрем’янок)

Випробування драбин та стрем’янок – це спеціальна процедура перевірки драбини, з метою оцінки її придатності до подальшого використання. Такі перевірки здійснюються:

  • систематично, за графіком (планові перевірки) – за настання визначеного чинним законодавством терміну такої перевірки,
  • позапланові перевірки – після усунення виявлених несправностей (ремонту драбин).

Вимоги до процедури випробувань залежать як від матеріалу, так і від конструкції драбини.

Які бувають драбини?

Драбини розрізняють за конструкцією (приставні, розсувні, підвісні) та за матеріалом виготовлення (металеві, дерев’яні, мотузкові).

Технічні вимоги до засобів підмощування (у т.ч. драбин) визначаються нормативно-правовими актами / правилами (НПАОП) та державними стандартами (ДСТУ), див. Нормативна база)

Терміни проведення періодичних випробувань (повірок) драбин залежать від матеріалу їх виготовлення, а методика випробувань встановлюється залежно від їх конструкційних особливостей.

Вимоги до експлуатації (в т.ч. періодичних повірок) пожежних драбин та ізолювальних драбин (складених, гнучких) встановлюються окремими нормативно-правовими актами з питань пожежної та електробезпеки.

У чому полягає перевірка драбин та стрем’янок?

Драбина вважається придатною до експлуатації, якщо після випробувань її коліна рухаються вільно, елементи для запобігання перевертанню та складанню працюють, вузли з’єднання/зварювання елементів та їх матеріал не пошкоджені та не деформовані.

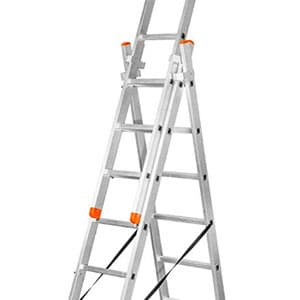

  • драбина повністю розсувається та встановлються на твердій основі під кутом 60° ;
  • вантаж 1 кН (100 кгс) на 2 хв. прикладається до обох тятив:
  • спочатку – посередині;
  • потім – почергово до кожного коліна;
  • вантаж 2 кН (200 кгс) на 2 хв. підвішується:
  • всередині незміцненого щабля нижнього коліна;
  • до середнього щабля (або до тятив у середній частині середнього коліна);
  • для випробувань ланцюгів, гаків та замикальних пристроїв драбина підвішується за гаки вертикально, і до нижнього щабля підвішується вантаж 2 кН (200 кгс) на 2 хв.

Металеві розбірні переносні драбини випробовуються підвішуванням вантажу 2 кН (200 кгс) на 5 хв. до верхнього щабля сьомої (нижньої) секції.

  • драбина встановлються на твердій основі під кутом 60°, стрем’янка – в робоче положення на горизонтальній поверхні ;
  • вантаж 1 кН (100 кгс) на 2 хв. прикладається до обох тятив у середній часті коліна;
  • вантаж 1,2 кН (120 кгс) на 2 хв. підвішується до незміцненого щабля в середній частині.
  • мотузкові та металеві драбини випробовуються однаково;
  • драбина підвішується вертикально, закріплюючись двома захватами до конструкції;
  • вантаж 1,2 кН (120 кгс) на 2 хв. підвішується до середини нижнього щабля (а також до робочої площадки, якщо вона є);
  • за неможливості підвісити драбину, можна випробовувати її в горизонтальному положенні – на розтягування (вимірюючи навантаження динамометром).

Ким може здійснюватись перевірка драбин для робіт на висоті:

  • виробником засобу – на виробництві, для сертифікації виробу;
  • атестованою лабораторією – в процесі експлуатації (періодична повірка);
  • на місці (підприємстві) – спеціально визначеною комісією (періодична повірка), за наявності технічних можливостей.
  • професійна експертиза безпеки висотних робіт
  • обладнання за оптовими цінами від виробників
  • проектування та монтаж систем безпеки “під ключ”
  • гарантійне обслуговування
  • навчання та сертифікація працівників

Як часто мають випробовуватись драбини?

Періодичність перевірок драбин та стрем’янок встановлено виходячи з матеріалу їх виготовлення, а саме:

Металеві –

1 раз на 12 місяців

Дерев’яні –

1 раз на 6 місяців

Мотузяні –

1 раз на 6 місяців

Як оформлюються результати випробувань драбин?

Виявлені під час проведення випробувань несправності драбин повинні усуватись, після чого випробування має бути здіснене повторно у повному обсязі.

Результати перевірки оформлюються Актом (протоколом) проведення випробувань із зазначенням висновку щодо придатності (або непридатності, якщо після випробування виявлені пошкодження/деформація виробу) . Такий акт має містити:

  • характеристики виробу (достатні для його ідентифікації – інвентарний номер та ін.);
  • дату, місце та назву (склад) організації  (комісії), що здійснив випробування;
  • опис процедури випробування та його результат.

Етапи випробувань драбин та стрем’янок

1


(комплектність документів та їх відповідність чинним стандартам)

2


(випробування драбин підвішуванням вантажу за встановленою методикою)

3


(для виявлення дефектів чи пошкоджень після проведення випробувань)

4


(документування результатів випробувань за встановленою формою)

Обов’язки підприємства щодо проведення випробувань драбин (стрем’янок)

Облік

Вся інформація щодо експлуатації драбин усіх видів та проведення їх періодичних випробувань має вноситись до спеціального журналу (Журнал обліку та огляду такелажних засобів, механізмів та пристроїв). За наявності електронного обліку ЗІЗ необхідно забезпечити доступ до необхідної інформації та її роздрукування.

Контроль

Підприємство має дотримуватись вимог чинного законодавства та розроблених процедур щодо використання (видачі, повернення та зберігання) драбин, а також призначити осіб, відповідальних за їх виконання.

Нормативна база

Закон України № 2694-ХІІ від 14.10.92

Про охорону праці

Держгірпромнагляду, НАКАЗ від 27.03.2007 N 62 (НПАОП* 0.00-1.15-07)

Правила охорони праці під час виконання робіт на висоті

Міністерство енергетики та вугільної промисловості України, наказ № 966 від 19.12.2013 (НПАОП* 0.00-1.71-13)

Правила охорони праці під час роботи з інструментом та пристроями

Міністерство надзвичайних ситуацій України, наказ № 67 від 25.01.2012 (НПАОП* 0.00-7.11-12)

Загальні вимоги стосовно забезпечення роботодавцями охорони праці працівників

Журнал обліку та огляду такелажних засобів, механізмів та пристроїв (дод.5, НПАОП 0.00-1.15-07)

Акт випробування драбин

аббревіатура, що означає “Нормативно-Правовий Акт з Охорони Праці”. Код-позначення актів складається з кодів галузі (яку регулює акт), виду документу (положення, норми та ін.), та року затвердження.

Нам довіряють лідери українського ринку

За 15 років роботи в Україні ми виконали та продовжуємо виконувати встановлення страхувальних та систем евакуації з висоти для великих компаній та їх підрозділів по всій Україні:

Безпека – на висоті, з Ассекуро Україна!

Забезпечуємо повний комплекс послуг з організації безпеки під час виконання робіт на висоті та під напругою

FAQ

Якщо вас цікавить більш детальна інформація, зв’яжіться з нами через контактну форму або за телефоном – ми завжди на зв’язку у робочий час.

Так, вимоги щодо випробувань не залежать від висоти драбини. Якщо ваші працівники виконують роботи на висоті менше за 1,3 м (та, відповідно, використовують драбини висотою менше за 1,3 м), то така робота не буде вважатися роботою на висоті (отже, ви не маєте забезпечувати працівників засобами індивідуального захисту для висотних робіт). Але це не звільняє роботодавця від обов’язку щодо додержання вимог правил охорони праці при роботі з інструментом та пристроями – тобто, від періодичних випробувань драбин, відповідно до встановлених законодавством термінів випробувань.

Виявлені під час проведення випробувань несправності драбини повинні усуватись (тобто драбина ремонтується), після чого випробування повинно проводитись повторно у повному обсязі.

І складані, й гнучкі ізолювальні драбини мають проходити механічні випробування (навантаженням, у т.ч. складані драбини випробовуються на згинання) та електричні випробування (див. Випробування засобів захисту для ВРПН). Ми можемо надати послуги з випробування складаних ізолювальних драбин у нашій лабораторії або з виїздом на ваш виробничий об’єкт.

Таке маркування виробу означає відповідність стандарту EN 131. Це європейський базовий стандарт безпеки для переносних драбин та стрем’янок усіх видів (розсувних, складаних, для професійного чи приватного використання). Стандарт регламентує вимоги до конструкції та матеріалів драбин, з метою забезпечення зручності та безпеки їх використання. Так, ширина та відстань між сходинками та обробка/покриття для антиковзання мають забезпечувати надійну опору для стояння та переміщення драбиною, а маркування величини максимального навантаження – попередити користувача про необхідність враховувати сумісну вагу користувача та його вантажу (інструменту та ін.). Присвоєння стандарту означає, що виріб пройшов необхідні випробування на міцність та на кручення, згідно з процедурами випробувань для конкретних виробів.

Так, випробування можуть бути здійснені спеціальною комісією. Така комісія призначається наказом керівника, має включати не менше ніж 3 фахівців з інжерно-технічного персоналу, та/або в тому числі особу, відповідальну за ведення журналів обліку відповідних пристроїв.

Вартість послуг з випробувань розраховується виходячи з кількості одиниць драбин, їх виду, та вартості виїзду (якщо випробування проводяться на території замовника). В кожному випадку вартість послуги встановлюється за домовленістю сторін.
